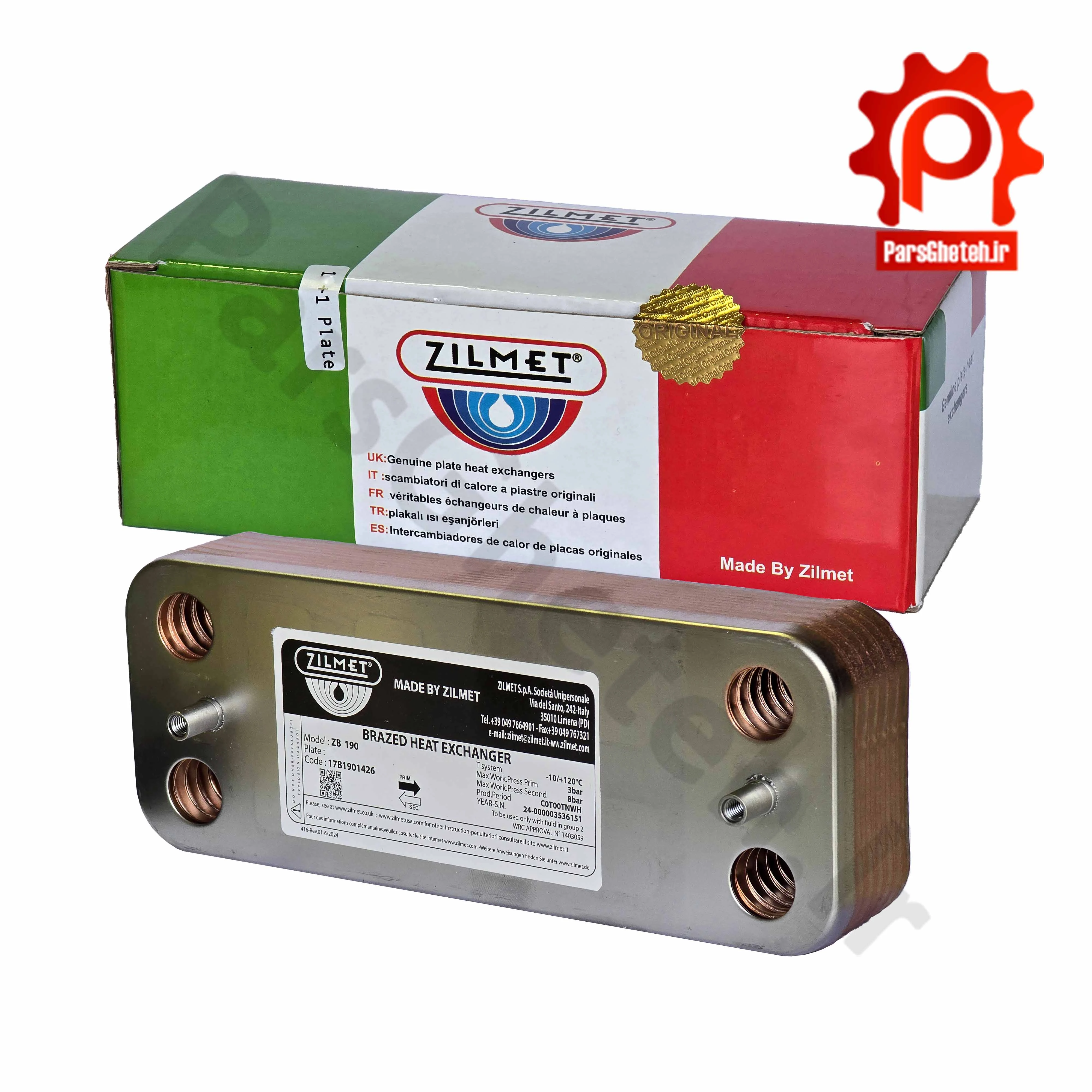

مبدل صفحه ای 1+14 پلیت زیلمت کارتن دار

مبدل های حرارتی صفحه ای یا ثانویه یکی از رایج ترین انواع مبدل های حرارتی هستند که امروزه استفاده می شود. نوع رایج دیگر مبدل حرارتی مبدل حرارتی پوسته و لوله است. مبدل حرارتی مارپیچی برای کاربردهای صنعتی نیز استفاده می شود، اما استفاده از آن در مقایسه با دو نوع مبدل حرارتی دیگر جزئی است.

مبدل‌های حرارتی ثانویه کاربرد گسترده ای در سراسر جهان مهندسی پیدا کرده اند زیرا آنها کارآمد، قوی و نگهداری نسبتا آسان دارند.

اجزای مبدل حرارتی ثانویه

مبدل های حرارتی ثانویه از قطعات نسبتا کمی تشکیل شده اند. از آنجایی که این مبدل‌‌ها برای انتقال حرارت استفاده می‌شوند، به ورودی‌ها و خروجی‌هایی نیاز دارند که محیط‌های جاری – یا سیالات – بتوانند وارد مبدل شده و از آن خارج شوند. سیال ممکن است مایع یا گاز باشد. از آنجایی که سیالات اغلب فقط مایع فرض می شوند، برای جلوگیری از سردرگمی از اصطلاح محیط جاری استفاده می کنیم.


واشرها و صفحات برای جداسازی محیط های جاری و جلوگیری از اختلاط آنها استفاده می شود. واشرها فقط به یک طرف هر صفحه چسبانده می شوند. صفحات روی میله حمل آویزان شده و با استفاده از پیچ و مهره های گیره به هم فشرده می شوند. هنگامی که صفحات به یکدیگر فشرده می شوند، به آنها “پشته صفحه” گفته می شود. یک نوار راهنما تضمین می کند که صفحات به درستی در هنگام باز و بسته شدن پشته صفحه، تراز شده باشند.

اجزای نهایی در انتهای مقابل پشته صفحه قرار دارند. یکی پوشش متحرک و دیگری ثابت است. پوشش متحرک و پوشش ثابت گاهی اوقات به عنوان صفحه قاب و صفحه فشار نیز شناخته می شود. توجه داشته باشید که ورودی ها و خروجی ها فقط روی پوشش ثابت نصب می شوند.
